顶装远传型磁翻板液位计

产品名称: 顶装远传型磁翻板液位计
产品型号: HAKK-UFYZ系列
产品品牌: HAKK
简单介绍: 顶装远传型磁翻板液位计由液位传感器和转换模块组成,该变送器的传感器以捆绑的形式固定在UHZ型磁翻板液位计或UHZ顶装式磁性浮球液位计的主导管外侧,使其处于液位计同一磁耦系统中,当磁性浮子随液位上下移动时,对应液位位置的干簧芯片组受浮子内磁场的作用而动作,电阻链阻值发生变化,通过转换模块将变化的电阻信号转换成二线制4~20mADC标准信号输出,该信号可方便地与本公司生产的微电脑工业智能控制仪配套使用,或接其它二次仪表,从而达到显示、控制、调节和报警的目的。

QQ
顶装远传型磁翻板液位计  的详细介绍

概述

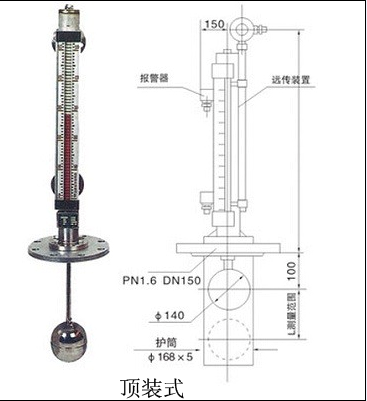

HAKK-UFYZ系列顶装远传型磁翻板液位计

顶装远传型磁翻板液位计计说明
      江苏开开仪表有限公司生产的顶装远传型磁翻板液位计由液位传感器和转换模块组成,该变送器的传感器以捆绑的形式固定在UHZ型磁翻板液位计或UHZ顶装式磁性浮球液位计的主导管外侧,使其处于液位计同一磁耦系统中,当磁性浮子随液位上下移动时,对应液位位置的干簧芯片组受浮子内磁场的作用而动作,电阻链阻值发生变化,通过转换模块将变化的电阻信号转换成二线制4~20mADC标准信号输出,该信号可方便地与本公司生产的微电脑工业智能控制仪配套使用,或接其它二次仪表,从而达到显示、控制、调节和报警的目的。

顶装远传型磁翻板液位计的技术参数
测量范围:300~10000mm
准 确 度:±10mm
输出信号:二线制4~20mADC
电源电压:24VDC
负载能力:600Ω
功  耗:<1.0W
环境温度:﹣40℃~+60℃
介质温度:95℃
出线接口螺纹:隔爆型M20ⅹ1.5内螺纹

安装方式

安装形式的选型
UHZ
25

侧侧安装式
测量型式

26

底部安装式
27

顶部安装式
28

侧顶安装式
29

侧底安装式

1

双面板式
显示方式
2

单面板式
3

单带夜光型
4

LED显示型

远传变送器的选型

LB
普通型捆绑式远传(4-20Ma)
远传变送器
GLB
高温型捆绑式远传(4-20Ma)

O
普通型
防爆形式

G
隔爆型

Z
本安型

F
配安全栅


XM6
配远传数显表(详见XM6选型)
远传显示

 磁翻板液位计-远传变送器的订货须知
型号规格
工作温度
