磁翻板液位计

HAKK-UHZ系列磁翻板液位计
产品概述
1.磁翻板液位计又称磁性浮子液位计，是以磁浮子为测量元件，经磁系统耦合，将被测介质液位传递至指示器的液位或界位的测量仪表。
2.可用于各种塔、罐槽、球形容器和熔炼等设备的介质液位检测，密封性好，防泄漏、适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，弥补了玻璃板（管）液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液压计的组合。全过程测量无盲区，显示醒目、读数直观，测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有害有毒、强腐蚀性介质，更显其优越性。
3.除现场指示，可根据客户需求安装上下液位报警控制开关和远传功能，可实现液位或界位的上、下限越位报警，控制或联锁。
4.广泛适用于电力、石油、化工冶金环保、船舶、建筑等各行各业生产过程中的液位测量与控制。

工作原理
    磁性浮子液位计根据浮力原理和磁性耦合作用研制而成，通过上下法兰与贮罐相连通。根据介质的比重不同设计浮子，使得浮子内磁钢与内液面等高。
    当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器驱动红、白翻柱翻转180度。当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
    随着页面的变化，磁钢所产生的磁场驱动双色翻版同步翻转指示页面的位置，通常红色表示液相，白色表示汽相。

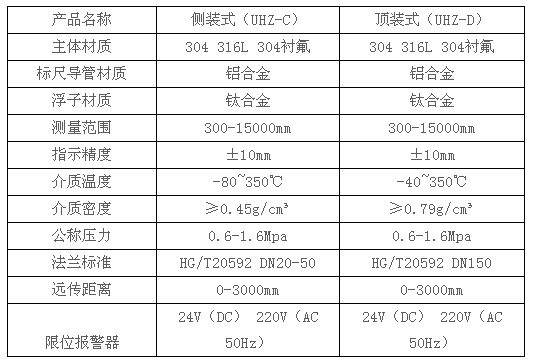

技术参数

性能优势
    江苏开开仪表有限公司生产的磁翻板液位计，具有结构紧凑、可靠性高、读数直观、蜜蜂性能好，检修和清洗更换方便等优点，特别适合于大型罐体和反应釜使用，具有耐低温，防冻等优点。
    产品严格按照标准要求生产、检验、包装盒运输，经测试和检验，各项技术指标完全符合各部委标准的规定。
1.指示部件与容器内介质不接触。密封性好，可靠性高，使用安全，尤其是对内装易燃、有毒和腐蚀性介质的容器安全可靠。
2.翻板色泽鲜明，变送灵活、直观醒目，并可连续显示，每片翻板宽250px,每250px刻有一标尺以方便读数，观察指示器的方向可根据用户需要改变角度。
3.密封面比传统的玻璃板液面计减少95%的漏点，客服了石油、化工、医疗等行业压力容器与液位计连接的跑、冒、滴、漏等薄弱环节。

HAKK-UHZ系列磁翻板液位计及安装方式

1.本产品必须垂直安装，大偏差≥3°，以保证磁性浮子的主导管内上下运动。
2.液面计本体周围200mm距离内不得有铁磁性物质。
3.本产品超过4米，在安装过程中必须增添中间支撑。
4.安装完毕后应先用调整磁钢沿着翻板表面缓慢移动，使所有翻板红色的一面朝外。
5.液位计投入运行时，应先打开上引液管阀门，然后慢慢开启下引液管阀门，让液体介质平稳地进入主导管，避免液体介质带着浮子急速上升，赵成磁翻柱翻转失灵或翻乱（若遇此现象，可用磁钢重新校正）。
6.使用过程中，因液位突然变化或其它原因造成个别翻板失灵，可用调整磁钢校正。
7.容器作清洗检修或做耐压试验前，请关闭与液位计的连通阀。

运行维护
1.磁性翻柱式液位计长期使用后，本体内如果有介质的沉淀物，会影响浮子的正常工作，务必定期进行清洗。
2.清洗前先关掉气液相阀门，排除通体内的残留物质。
3.清洗后按原样装配，浮子切勿倒置，密封圈应更换以防老化后密封不严，赵成泄漏。
4.液位计出厂时一般不保温，但可根据用户需求代为保温，如用户自行采用伴热管路时，必须选用非导磁材料。
