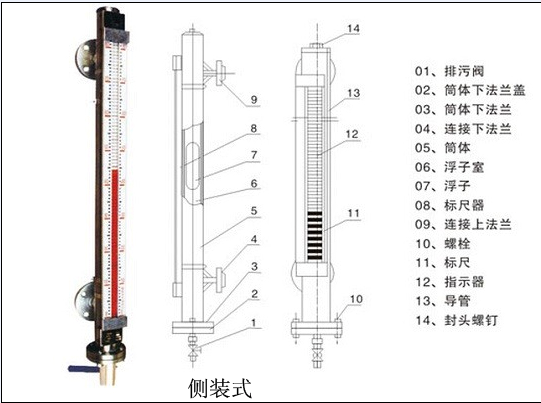

侧装磁翻板液位计 的原理
磁翻板液位计,根据浮力原理制作,磁翻板内浮子在主体内(与容器相通),随着被测介质液位的升降而上下浮动,利用内浮子的磁性组件吸引翻板内的指示器来直接醒目地指示出被测容器内的液位变化。
侧装磁翻板液位计 的特点
●适合容器内液体介质的液位、界面的测量。除现场指示,还可配远传变送器、报警开关、检测功能齐全。
●指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。
●测量范围大,不受贮槽高度的限制。
● 指示机构与被测介质完全隔离,密封性好,可靠性高,使用安全。
● 结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。
基本型磁翻板液位计的主要技术指标
●测量范围:500~18000mm
●精 确 度:±5mm ±10mm(高温型)
●工作压力:≤2.5MPa(普通型)
≤10.0MPa(高压型)
≤32.0MPa(超高压型)
≤2.5MPa(防腐型)
UHZ
|
25
|
|
侧侧安装式
|
测量型式
|
|
|
26
|
|
底部安装式
|
||
27
|
|
顶部安装式
|
|||
28
|
|
侧顶安装式
|
|||
29
|
|
侧底安装式
|
|||
|
1
|
|
双面板式
|
显示方式
|
|
2
|
|
单面板式
|
|||
3
|
|
单带夜光型
|
|||
4
|
|
LED显示型
|
|
|
|
A
|
|
1Cr18Ni9Ti(321)
|
B
|
|
OCr18Ni9(304)
|
C
|
|
316、316L
|
D
|
|
RPP
|
E
|
|
钛合金
|
F
|
|
304内衬PTFE
|
10
|
≤1.0MPa
|
工作压力
|
||
16
|
≤1.6MPa
|
|||
25
|
≤2.5MPa
|
|||
40
|
≤4.0MPa
|
|||
64
|
≤6.4MPa
|
|||
100
|
≤10.0MPa
|
|||
口
|
≤其它压力
|
|||
|
A
|
≤60℃
|
工作温度
|
|
|
B
|
≤100℃
|
||
|
C
|
≤120℃
|
||
|
D
|
≤180℃
|
||
|
E
|
≤250℃
|
||
|
F
|
≤350℃
|
||
|
G
|
≤450℃
|
||
|
口
|
≤其它温度
|
||
|
|
口
|
|
介质密度
|
口口口口
|
测量范围和安装中心距(mm)
|
中心距
|
|
|
A
|
DN20(适用于侧装)
|
安装法兰
|
|
B
|
DN25(适用于侧装)
|
|
|
C
|
DN32(适用于侧装)
|
|
|
D
|
DN80(适用于顶装)
|
|
|
E
|
DN100(适用于顶装)
|
|
|
F
|
DN150(适用于顶装)
|
|
|
口
|
特殊规格
|
侧装磁翻板液位计 的订货须知 【如下】
●型号规格 ●介质密度
●测量范围 ●工作压力
●工作温度 ●材质
关键词:侧装磁翻板液位计 | 液位测控,界面测控 |
测量范围[L]: (上下法兰中心距) |
用户提出 |
连接法兰规格: | DN20 PN1.0RF 或用户提出 |
接液材质: 321或304不锈钢 316L不锈钢 PVC塑料 不锈钢衬四氟 |
321或304不锈钢 或用户指定 |
介质密度[g/cm3]: (由用户提出) |
≥0.53 |
工作温度[℃]: | ≤80℃,≤150℃,≤350℃ |
工作压力[MPa]: | 0~4.0MPa |
输出信号: | 上下限或多点 (分为点通型或双向保持型) |
适用电压/电流: | ≤250VA(D)C/500mA |
HAKK-UHZ侧装磁翻板液位计
侧装磁翻板液位计 的用途
江苏开开仪表有限公司专业生产的侧装磁翻板液位计 (磁翻柱液位计,磁性浮子液位计),是一种能就地显示或带远传与控制的液位计。它广泛用于石油、化工、轻工、电力、核工业以及食品、医疗等工业中,对各种她、罐、槽、箱等容器中介质的液位进行指示和控制。
